GlobeElectromax International, Inc. Globe
OSCOR - Omni Correlacionador Espectral


¡El equipo de contra vigilancia tecnológicamente más avanzado del Mercado, hoy en día! ¡Silenciosamente monitorea y detecta amenazas 24 horas al día, automáticamente!

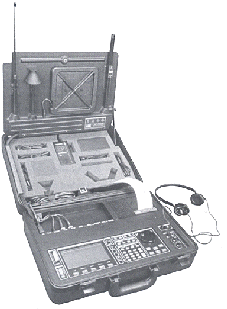

oscar1.gif - 28258 Bytes

Características:

“AHORA CON EL NUEVO CONVERTIDOR DE MICROONDAS MDC-2100, PARA DETECCIÓN DE RANGOS DE ALTA FRECUENCIA (3 GHz a 21 Ghz)"

  • Receptor Sintetizado Digital de Alta Sensibilidad: 10KHz a 3000MHz cobertura incluye audio e infrarrojo
  • Serie de Antenas Activas: Selecciona cada elemento de acuerdo a las necesidades, incluida detección de cinta.
  • Correlacionador de Silencio Sónico: Escucha cada señal buscando un patrón acústico equivalente.
  • Ploteador de Cinta Gráfica: Proporciona una copia de la información o fechas para futuras comparaciones.
  • Salida a Grabador: Guardará en cinta la actual escucha o serias amenazas.
  • Estuche tipo “Attache”: Se cierra en un conveniente maletín.


Precio: consultar precios



OSCOR(TM) ES...
Un correlacionador de escaneo espectral  portátil, controlado por un micro computador. Escanea desde Audio (50Hz-15KHz), Radio VLF-Microonda (10KHz-3000MHz) a Infrarrojo (850-1070nm)  y utiliza comparadores de patrones de sonido pasivo para reconocer automáticamente un dispositivo de vigilancia. En el Modo Automático, la unidad continuamente escaneará todas las bandas buscando correlación entre patrones acústicos, y lo alertará de la presencia de un dispositivo de vigilancia, ya sea de forma silenciosa o con un tono audible.

Correlacionador Acústico
Similar a la escucha humana, el sistema instantáneamente reconoce complejos patrones de sonido, llegando ambos de la REFERENCIA y de canales de audio recibidos. Muchas habitaciones contienen variados sonidos “pasivos” – aire acondicionado, computadores, charlas, etc. – que OSCOR(TM)  utiliza como una fuente de REFERENCIA acústica. El Correlacionador busca entonces por un equivalente en el patrón acústico entre la REFERENCIA pasiva de la habitación y otra información idéntica recibida mientras realizaba el escaneo, para ofrecerle una identificación positiva sin alertar a curiosos.

  • Diseñado específicamente para el teste técnico de contramedidas de vigilancia.
  • Programa aplicativo específico con llave de ingreso al programa
  • Batería Recargable o Fuente 120/240 VAC
  • “Vistas” en memoria de información previamente mostrada pueden ser guardadas y re-vistas.
  • Llave simple de selección de modo manual o automático

One Button Decision

Decisión en Un Botón...
Programas Automáticos especializados le permiten  al OSCOR desarrollar sus tareas de la misma forma que lo haría un operador altamente entrenado. ¡Solo que más rápido, y 24 horas al día! La operación Manual se encuentra mejorada por funciones como: buscar la siguiente señal con auto sintonía, barre / analiza que sobresale entre un amplio espectro de identidades de análisis, e individualmente sintoniza señales de moduladas.  Inclusive cuando usted está escuchando una señal sospechosa, el correlacionador de OSCOR puede escuchar más allá de la capacidad humana.

Silently Listens

Silenciosa Escucha...
La REFERENCIA de audio es proporcionada por un micrófono integrado mientras escucha los sonidos dentro del área objeto (ruido o música de fondo). Otras entradas pueden ser utilizadas, como micrófonos externos o bobinas inductivas conectadas a teléfonos que están siendo chequeados.



Captures the weakest signals

Captura hasta la señal más débil...
La serie de antenas activas captura hasta la más débil señal con sus cuatro elementos, cada uno seleccionado por control del computador cuando es necesario. Antenas especializadas como la VLF “MAGNETIC” se alternan con detección de grabadores de banda estrecha, y un detector infrarrojo de 360º incrementa las capacidades del OSCOR.

Sensitive, Fast, Accurate...




Sensible, Rápido, Preciso...
El receptor sintetizado rápidamente adquiere nuevas señales con características como: búsqueda de la siguiente señal, auto sintonía, auto chapoteo, y complemento completo de amplitud de banda I:F., y de-moduladores incluidos sub-transportadores. OSCOR lo tiene todo. Para un perfecto y preciso ajuste de frecuencia, el codificador óptico variable permite movimientos rápidos en todo el espectro con rápida rotación. Otro control especializado permite ajustar la frecuencia para acercamientos o alejamientos. Los botones de Función F1-F4....Permiten seleccionar la fuente de entrada, el ancho de banda I.F., el de-modulador, el atenuador, o funciones especiales. El botón MENI permite adaptar los programas internos.



Barre, Analiza
El perfil de Análisis de Barrida de Espectro indica frecuencia y niveles de cada señal. Señales sospechosas que pueden estar “fuera de banda”, o mostrando los niveles más altos son fácilmente identificadas.

Acercamiento Demodulado
Presionando el botón barrer / analizar, OSCOR saltará del amplio espectro desplegado en la pantalla, a un acercamiento en detalle para ver señales individuales junto con una pantalla  de de-modulado y una barra gráfica de estatus.

Correlación y Amenaza
El correlacionador espectral compara cada señal recibida con las referencias de audio y compara los valores. El nivel de amenaza se incrementa de 1 a 5 cuando los valores aumentan.

Sweep, Acquire

Demodulated close-up

Correlation and threat


Paquete de Lujo (ODP-5000)............consultar precios



OPC-5000 3.0


OSCOR PC Interfase del Programa


OPC-5000 Capacidades Originales

  • Carga, Descarga, y permanentemente guarda un archivo de información de  señales.
  • Programa el OSCOR para operación automática.
  • Marcado de Señales usando las Bandas de Frecuencias Internacionales.

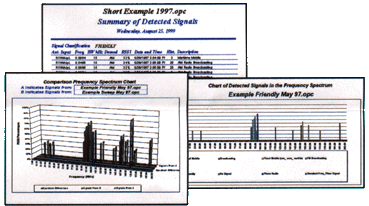

  • Reportes y Gráficos de Espectro de frecuencia a medida.
  • Comparación de reportes y gráficos en base de datos.

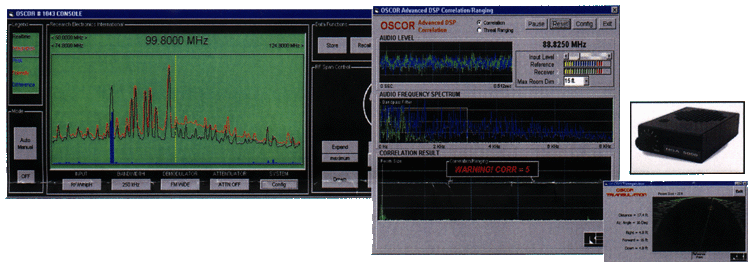

3.0 Avances del Programa

  • La Exposición en Tiempo Real del Espectro RF permite total control de OSCOR desde un computador PC.
  • Comparación del Espectro RF Guardado con el Espectro en Tiempo Real permite identificar de forma rápida una nueva señal de amenaza.
  • Correlación Avanzada permite una acentuada confiabilidad para identificar automáticamente dispositivos de curiosos. Utiliza ruido blanco, audio CD, o ruido ambiental para correlación.
  • Permite localizar equipos análogos utilizando fuentes de dispositivos de ruido blanco.

NGA-500 es un amplificador de audio y generación de ruido necesario para realizar el proceso de correlación de audio. Consulte precios.

La exhibición de arriba sustrae el ambiente “interior”del exterior espectro RF. El espectro azul muestra una nueva señal de amenaza en el ambiente.

(Incluidos)

OVM-5000

Opción de Video de Multi Formatos

OVP-5000

Video “Patchcord”

OAR-5000

Grabador de Audio con Cable

OTL-5000

Opción de Triangulado y Localización

MPA-5000

Adaptador Telefónico Modular

CLA-5000

Adaptador a Encendedor de Cigarrillos

LPE-5000

Extra Cable del localizador de sonda

MIC-5000

Micrófono (Para Monitoreo Remoto)

MPC-5000

Cable de Múltiples usos (12pies)

Accesorios Adicionales del OSCOR incluyen:

NGA-5000

Generador de Ruido para usar con Programa  PC 3.0......................

consulte precios

VBA-2400

Antena Video “Booster” para  2.4 GHz........................................

consulte precios

MDC-2100

Conversor de Microondas (3 GHz a 21 GHz).......................................

consulte precios

OPC-5000

Opción de Interfase PC..............................................

consulte precios

OEM-5000

Memoria Extra

(512K).........................................

consulte precios

OIF-5000

Salida IF

(10.7 Mhz).........................................

consulte precios

TKC-5000

Estuche de Herramientas (idéntico al estuche OSCAR).........

consulte precios

Especificaciones

Sistema RF:
Receptor Tipo RF: Quad Conversion Super Hetrodyne con “3 phase locked loop synthesizers”.
Cobertura de Frecuencia RF: 100kHz-3000MHz.
Resolución del Receptor: 100Hz.
Sensibilidad: .8u TYP. with 15kHz BW (+ 15dBm MAX).
Demoduladores: AM, FMW, FMN, FM, SC, SSB / CW, (Salida de Amplitud de Banda Opcional).
Amplitud de Banda I.F.: 250 kHz, 15kHz, 6kHz, (1kHz opcional).
Atenuadores
: 0,-20d/b at active whip and VLF-MF input.
Rango Dinámico: 90dB.
Rango de Sintonía de Sub-transportadores: 15kHz-125kHz.
Tipos de Antena: Loop Balanceado 10kHz-500kHz (35-45kHz Estrecho)
“Whip” Activo: 500kHz-1500MHz
Discone: 1500MHz-3000MHz
Detector Infrarrojo: 10kHz-5MHz, 850-1070 nm
Transportador AC: 10kHz-5MHz (Balanceado a través de Línea de Energía).

Sistema de Audio:
Respuesta de Frecuencia: 50Hz-15kHz
Filtro de Banda de Voz: 300Hz-3000Hz-18dB/Octave.
Rango Dinámico AGC: 60dB.
Energía de Salida: 3W @ 4OHMS.
Salid de Auriculares: 0-2V ms @ 220 OHMS.
Salida de Grabación: 50mV ms (con AGC) @ 500 OHMS.
Contacto Remoto: Normalmente Abierto (200mA 32V MAX).
Entrada Auxiliarmente Balanceada: .5V RMS Nominal @ 600 OHMS.
Entrada de Referencia de Audio: 1mV-1V ms @ 3.9K OHMS.
Correlacionador Sónico: 50Hz - 15kHz (Frecuencia Independiente).
Alarma de Audio: Dos Tonos de Alarma programable en 3 niveles.
Squelch: Control digital o manual automático sobre todo el rango exhibido.

Auriculares: baja perdida acústica; 16 OHM de salida, limitada a 105dBSPL.

Sistema de Control:
Microcontrolador de.8/16 Bit
256 (512K Opcional)  Memoria RAM Estática.
I/O Port: RS-232, (MS-DOS programa opcional compatible)
Codificador Óptico 128 Pulse/Rev con variable count radio.
Llave del Programa 32 Byte ROM.
Exhibición: 128x256 Segmento Gráfico “Supertwist” LCD.
Impresora: 192 Dot por línea  Gráficos en papel térmico de 2".

Sistema de Energía:
Entrada AC: 105-130/210-260 VAC, 50-60Hz, 24 WATTS
Entrada EXT DC: 12-18 VDC, 1 AMP MAX
Batería Interna: 12.6V, 2.2 Ah 3 horas por carga operativa normal

Mecánica:
Tamaño: 18.5, 14.5, 6.25 in. 47, 36.8, 15.9 CM
Peso: 28 lbs, 12.7 KG.
